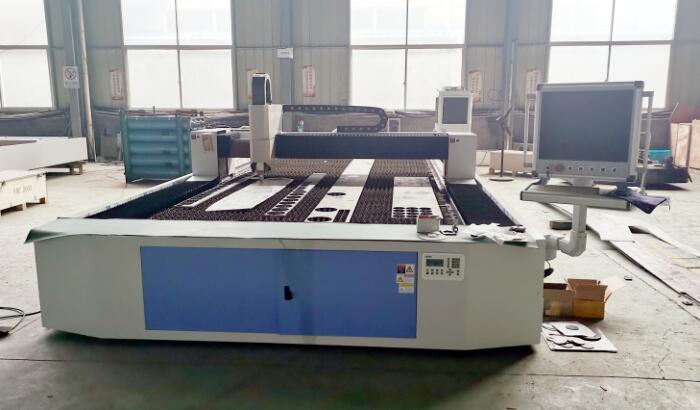

台式单平台激光设备优势：
(1)高效节能大大降低制造成本，前提投入成本低。
(2)安装方便，调试周期短。
(3)使用成本低，使用寿命长。

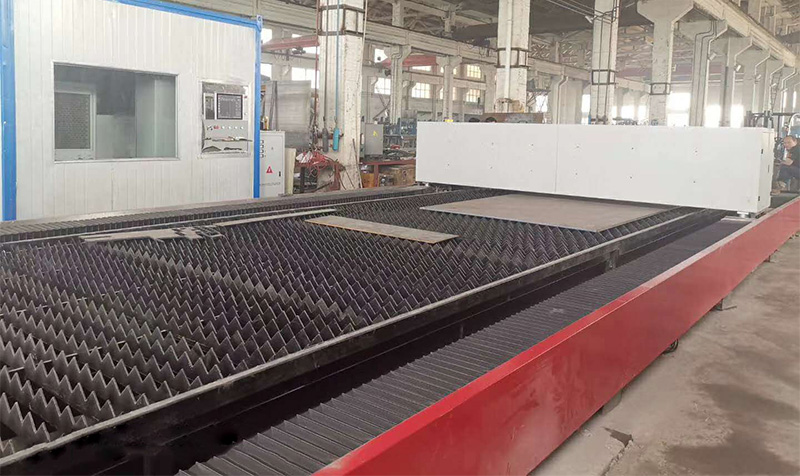

台式单平台激光设备成品：2018年8月安装于成都温江
平台型号：6020
本激光设备搭载：1500W激光发生器
根据钢板的大小选择设备型号：
名称 参数 机型 | 1530 | 2040 | 1560 | 2060 | 2560 | 2580 |
加工钢板宽度(mm) | 1500 | 2000 | 1500 | 2000 | 2500 | 2500 |
加工钢板长度(mm) | 3000 | 4000 | 6000 | 6000 | 6000 | 8000 |
设备占地尺寸L×W×H(mm) | 4900×2300×1800 | 5900×2800×1800 | 7900×2300×1800 | 7900×2800×1800 | 7900×3300×1800 | 9900×3300×1800 |
料台承重(Kg) | 500 | 750 | 800 | 1000 | 1050 | 1200 |
整机重量(T) | 4 | 6 | 7 | 8 | 9 | 11 |
根据加工板厚与切割的速度选用合适的激光发生器：
板材类型：Q235B 单位：板厚：mm 速度：m/min
板厚 速度 激光发生器 | 500W (50μm) | 800W (50μm) | 1000W (50μm) | 1500W (50μm) | 2000W (50μm) | 3000W (50μm) | 4000W (50μm) |
1mm（N₂） | 15-16 | 20-21 | 24-26 | 32-35 | 45-47 | 59 | 63-65 |
2mm | 3.5-4.5（O₂） | 6-7 （O₂） | 8-9 （N₂） | 9-10 （N₂） | 16-17 （N₂） | 28 （N₂） | 30 （N₂） |
3mm | 2.0-2.2 （O₂） | 2.3-2.5 （O₂） | 2.8-3 （O₂） | 2.9-3.2 （O₂） | 3.4-3.6 （O₂） | 4 （O₂） | 10-11 （N₂） |
4mm（O₂） | 1.5-1.6 | 1.8-2.0 | 2.2-2.4 | 2.4-2.6 | 3.1-3.2 | 3.5 | 3.6 |
5mm（O₂） | 1.3-1.4 | 1.5-1.7 | 1.8-2.0 | 2.2-2.4 | 3.2 | 3.3 | |
6mm（O₂） | 1-1.1 | 1.2-1.4 | 1.6-1.8 | 2-2.2 | 2.7 | 2.8-2.9 | |
8mm（O₂） | 1.0-1.1 | 1.1-1.3 | 1.5-1.7 | 2.2 | 2.3-2.4 | ||
10mm（O₂） | 0.9-1.0 | 1.2-1.4 | 1.5 | 1.8-1.9 | |||
12mm（O₂） | 0.8-0.9 | 1-1.1 | 1 | 1.3-1.5 | |||
14mm（O₂） | 0.9-1.0 | 0.95 | 0.9-1.0 | ||||
16mm（O₂） | 0.8-0.85 | 0.85 | 0.8-0.9 | ||||
18mm（O₂） | 0.72 | 0.7-0.8 | |||||
20mm（O₂） | 0.6-0.65 | ||||||
22mm（O₂） | 0.55-0.6 |
板厚 速度 激光发生器 | 6000W (100μm) | 8000W (100μm) | 10000W (100μm) | 12000W (100μm) | 15000W (150μm) |
1mm（N₂） | 45-47 | 50-60 | |||
2mm（N₂） | 28-32 | 37-40 | |||
3mm | 4.2-4.5 （O₂） | 21-23 （N₂） | |||
4mm | 3.5-3.7 （O₂） | 15-16 （N₂） | |||
5mm | 3.2-3.3 （O₂） | 12-13 （N₂） | |||
6mm | 2.6-2.8 （O₂） | 11 （N₂） | 13 （N₂） | 16 （N₂） | 17 （N₂） |
8mm | 2.5-2.6 （O₂） | 6.5 （N₂） | 8 （N₂） | 10 （N₂） | 11 （N₂） |
10mm | 2.2-2.3 （O₂） | 2.2-2.3 （O₂） | 5 （N₂） | 6 （N₂） | 8 （N₂） |
12mm | 1.8-2.0 （O₂） | 1.9-2.0 （O₂） | 3.5 （N₂） | 4 （N₂） | 5 （N₂） |
14mm | 0.9-1.0 （O₂） | 1.5-1.7 （O₂） | 3 （N₂） | 3.5 （N₂） | 3.8 （N₂） |
16mm（O₂） | 0.8-0.9 | 1.45 | 1.48 | 1.5 | 1.55 |
18mm（O₂） | 0.7-0.8 | 0.9 | 1.4 | 1.45 | 1.5 |
20mm（O₂） | 0.6-0.65 | 0.85 | 1.3 | 1.4 | 1.45 |
22mm（O₂） | 0.55-0.6 | 0.75 | 1.1 | 1.2 | 1.25 |
25mm（O₂） | 0.8 | 1 | 1.1 | ||
30mm（O₂） | 0.35 | 0.45 | 0.47 | ||
35mm（O₂） | 0.35 | 0.37 |
板材类型：SUS304 单位：板厚：mm 速度：m/min
板厚 速度 激光发生器 | 500W (50μm) | 800W (50μm) | 1000W (50μm) | 1500W (50μm) | 2000W (50μm) | 3000W (50μm) | 4000W (50μm) |
1mm | 13-14 | 17-19 | 21-23 | 32-35 | 45-48 | 60 | 75 |
2mm | 2.6-2.9 | 5.3-5.6 | 6.5-7.0 | 9-10 | 14-15 | 24 | 32 |
3mm | 1.8-2.0 | 2.3-2.5 | 4.2-4.5 | 6.5-7 | 10 | 12 | |
4mm | 1.4-1.6 | 2.1-2.3 | 3.5-4 | 7 | 9 | ||
5mm | 1.6-1.8 | 2-2.2 | 4.1 | 6.2 | |||
6mm | 1.0-1.2 | 1.3-1.5 | 3.2 | 4.3 | |||
8mm | 1.3 | 1.8 | |||||
10mm | 1.2 |
板厚 速度 激光发生器 | 6000W (100μm) | 8000W (100μm) | 10000W (100μm) | 12000W (100μm) | 15000W (150μm) |
1mm | 45-47 | 50-60 | |||
2mm | 28-32 | 37-40 | |||
3mm | 15-17 | 21-23 | |||
4mm | 11-13 | 15-16 | |||
5mm | 8.0-10 | 12-13 | |||
6mm | 6.0-6.5 | 11 | 13 | 16 | 17 |
8mm | 3.5-4.0 | 6.5 | 8 | 10 | 11 |
10mm | 1.8-2.0 | 4.5 | 5 | 6 | 8 |
12mm | 1.1-1.3 | 2.5 | 3.5 | 4 | 5 |
14mm | 0.9-1.0 | 1.7 | 3 | 3.5 | 3.8 |
16mm | 1.35 | 2.1 | 2.6 | 2.8 | |
18mm | 1.5 | 2 | 2.2 | ||
20mm | 1.2 | 1.6 | 1.8 | ||
25mm | 1.2 | 1.35 |
不同功率的激光发生器的功耗：
名称 功耗 发生器功率 | 500W | 800W | 1000W | 1500W | 2000W | 3000W |
机床整机功耗(Kwh) | 11.5 | 13.9 | 15.5 | 19.5 | 23.5 | 31.5 |
激光发生器功耗(Kwh) | 2 | 3.2 | 4 | 6 | 8 | 12 |
名称 功耗 发生器功率 | 4000W | 6000W | 8000W | 12000W | 20000W | |
机床整机功耗(Kwh) | 39.5 | 61 | 77 | 109 | 173 | |
激光发生器功耗(Kwh) | 16 | 24 | 32 | 48 | 80 |
设备精度技术参数：
项目 | 技术参数 | |
有效行程 | X轴(mm) | 12050 |
Y轴(mm) | 4550 | |
Z轴(mm) | 150 | |
定位精度 | X轴(mm/m) | ±0.1 |
Y轴(mm/m) | ±0.1 | |
Z轴(mm/m) | ±0.01 | |
重复定位精度 | X轴(mm) | ±0.05 |
Y轴(mm) | ±0.05 | |
Z轴(mm) | ±0.005 | |
快速定位速度 | X轴(m/min) | 40 |
Y轴(m/min) | 40 | |
Z轴(m/min) | 30 | |
加速度 | X轴(G) | 0.8 |
Y轴(G) | 0.8 | |
光纤激光切割机是光、机、电、控制技术在工业应用上的 结合，主要由光学系统(激光器)、控制系统(CNC数控系统)、运动系统(主机)、水冷系统(冷水机)、排烟(抽风机)和吹气保护系统(空压机—冷干机)组成。
激光切割机应用行业与适用材料：
应用行业：金属切割、电气开关制造、航空航天、粮食机械、纺织机械、工程机械、机车制造、农林机械、电梯制造、特种汽车、家用电器制造、工具加工、IT制造、石油机械制造、食品机械、金刚石工具焊接、齿轮焊接、金属材料表面处理、装饰广告、激光对外加工服务等各种机械制造加工行业。
适用材料：专业用于切割多种中薄金属板材,优质切割0.5~16mm碳钢板，0.5~8mm不锈钢板，还可切割铝合金板、镀锌板、电解板、硅钢、钛合金、镀铝锌板等多种金属材料。随着激光事业的迅速发展，现在万瓦级激光对中厚板的切割也呈现出明显的优势。
台式激光产品功能特性：高强度整体焊接机身，经过两次高温退火、大型数控龙门铣床精密加工
1、机床外包围精密钣金，单工作料台;
2、自主研发设计、制造机床床身，特殊加工工艺，机床精度高，稳定可靠，寿命长;
3、精密齿轮齿条驱动，配高响应、高精度伺服电机;
4、单独控制自动上料系统，速度快，稳定性高，提高工作效率;
5、全防护钣金外罩，安全性高;
6、国际 品质光纤激光器，多年工业应用，寿命长，免维护，稳定可靠;
7、高精密激光切割头，进口光学镜片，聚焦精细，调整便捷，切割 ;
8、高响应双闭环控制电容调高，对板材要求低，切割质量稳定可靠;
9、数控系统操作简洁易学，对操作者要求低;
10、切割图形输入多种格式，强大绘制和编辑图形功能;
产品配置：
序号 | 名称 | 品牌 |
1 | 光纤激光器 | 创鑫、热刺、锐科 |
2 | 激光切割头 | 嘉强、万顺兴、岗春、普雷茨特（德国）等 |
3 | 激光冷水机 | 汉立、三河同飞、东露阳 |
4 | 机床数控系统 | 柏楚 |
5 | 数控操作面板 | 柏楚等同类品牌 |
6 | 伺服电机 | 松下等同类品牌 |
7 | 调高系统 | 柏楚 |
8 | 精密减速机 | SHIMPO、NEUGART |
10 | 齿轮齿条 | YYC、APEX |
11 | 线性导轨 | 上银等相同品牌 |
公司发展至今，已具有独立的研发部门、专业的销售团队、良好的生产车间、独立的质检科室、强大的售后队伍。
